网线和VGA线的接法和焊接图解

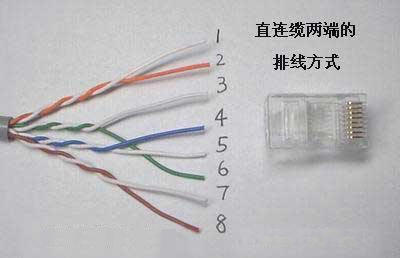

双绞线的标准接法

双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器(俗称水晶头)将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

注：为使制作的网线经久耐用，必须将网线外层的塑料层一块儿夹进水晶头，防止长时期使用后造成金手指与数据线的松动。

VGA线的接法及VGA转RGB线的接法

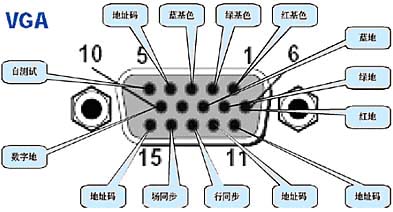

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1 红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )

一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：

红线的芯线 脚 1
红线的屏蔽线 脚 6
绿线的芯线 脚 2
绿线的屏蔽线 脚 7
蓝线的芯线 脚 3
蓝线的屏蔽线 脚 8
黑线 脚 10
棕线 脚 11
黄线 脚 13
白线 脚 14
外层屏蔽 D15 端壳压接

如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

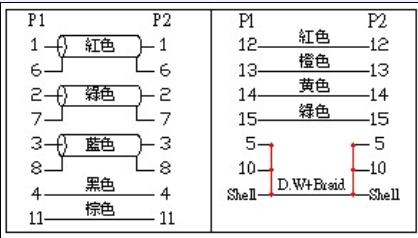

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。

vga是什么意思 vga线接法图解

不少朋友在网路中或显示器说明书中阅读到vga一个概念不知道是什么意思,但通过查找资料我们很容易就可以知道，我们说的vga其实是指vga接口。说到VGA接口，相信很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外如今的显示器接口众多，主流的有

HDMI高清接口等。

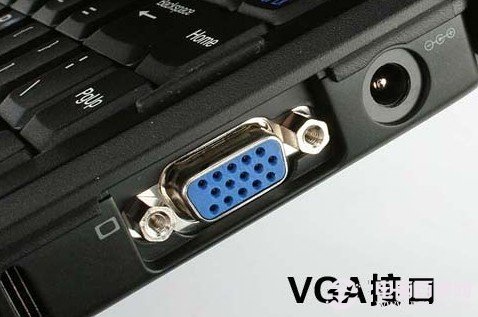

                    电脑VGA接口

尽管目前显示器接口演变出众多类型接口，不过VGA接口依然是最原始最普遍的显示器接口，普遍应用于电脑显示器中。当然不少新品显示器也采用了HDMI高清接口，不过依然都保留有VGA接口，另外目前很多液晶电视也均采用了HDMI高清接口，也可以发现不少比较老的液晶显示采用了VGA接口，或者两者共存的情况。电脑屏幕亮度怎么调

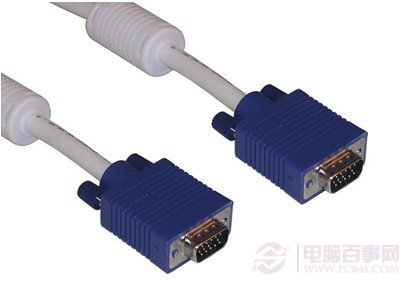

VGA接口线-用于将电脑与显示器连接起来

VGA接口产生原因： 显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输出模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。

vga线接法图解

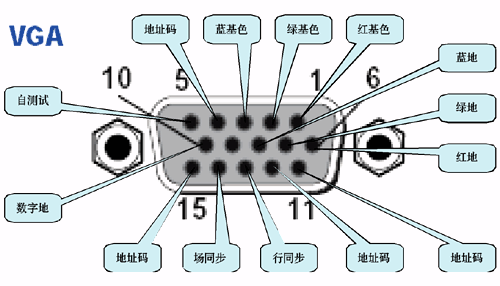

VGA线连接十分简单，一头接入电脑的VGA输出端口，另外一端接入显示器VGA输入接口即可，最后为大家附上VGA接口内部针脚解法图，如下图：

vga线接法图解

VGA接口知识以及vga线接法图解就为大家介绍到这里，如果您对VGA接口还有疑问，请百度搜索下VGA详细了解下更多细节方面，也可以联系电脑百事网编辑或加入电脑百事网QQ群与大家一起讨论。

VGA线的接法及VGA转RGB线的接法：

VGA线的接法及VGA转RGB线的接法在实际施工中，视频处理系统中，由VGA转换为RGB或是由RGB转换为VGB的接法都常见。这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。VGA视频的接入采用15针的D形头，分为公母插头。这里提供2种焊接方法：

1、  其针脚定义如下：

1脚 红基色，即VGA线的红色线的芯线

2脚 绿基色，即VGA线的绿色线的芯线

3脚 蓝基色，即VGA线的蓝色线的芯线

4脚 可空脚

5脚 可空脚

6脚 红基色地，即VGA线的红色线的地线（屏蔽层）

7脚 绿基色地，即VGA线的绿色线的地线（屏蔽层）

8脚 蓝基色地，即VGA线的蓝色线的地线（屏蔽层）

9脚，可空脚

10脚 行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）

11脚 场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）

12脚可空脚

13脚 行同步，黑色芯线

14脚 场同步，黄色芯线

15脚 可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。而不用改动任何针脚。

2、其针脚定义如下：

1脚 红基色，即VGA线的红色线的芯线
2脚 绿基色，即VGA线的绿色线的芯线
3脚 蓝基色，即VGA线的蓝色线的芯线
4脚 地址码，自定义色线
5脚 地址码，自定义色线
6脚 红基色地，即VGA线的红色线的地线（屏蔽层）
7脚 绿基色地，即VGA线的绿色线的地线（屏蔽层）
8脚 蓝基色地，即VGA线的蓝色线的地线（屏蔽层）
9脚，地址码，自定义色线
10脚 数字信号控制，自定义色线
11脚 地址码，自定义色线
12脚 地址码，自定义色线
13脚 行同步，自定义色线
14脚 场同步，自定义色线
15脚 地址码，自定义色线外壳 接地自定义的色线不可重复焊接。


（

1红线2绿线3蓝线6红线屏蔽线7绿线屏蔽线8蓝线屏蔽线10黑线11棕线13黄线14白线

）
VGA线转RGB线的焊接： RBGHV线 D15 线（VGA） BNC接头1,红基色红线的芯线 脚 1 红线的屏蔽线 脚 6 BNC接头2，绿基色绿线的芯线 脚 2 绿线的屏蔽线 脚 7 BNC接头3，蓝基色蓝线的芯线脚 3 蓝线的屏蔽线 脚 8 BNC接头4，行同步黑线的芯线 脚 13 黑线的屏蔽线 脚 10 BNC接头5，场同步黄线的芯线 脚 14 黄线的屏蔽线 脚 11 地 D15 端壳。
