那些年，我们用过的电线缆(三)

    基础决定上层建筑，作为一名大叔级的屌丝，真是惭愧。身居小城，挣扎求生，每日过着程式化的生活，但梦想没有破灭。缺高大上级别的装备，匮深厚的理论知识，乏大神级别的动手能力，跟发烧沾不上边，勉强算个数码爱好者吧。儿时就爱折腾带电的东西，屈指数来，二十多年了。近日见周围N多朋友对那些名目繁多的线缆，有点摸不着头脑，借此机会，在这里抛砖引玉，谈谈我对自己用过的线缆的一些认识。不正之处，大家高抬贵手，勿吐勿喷。在此谢过了。如有这方面的任何问题，欢迎通过企鹅来与我交流。

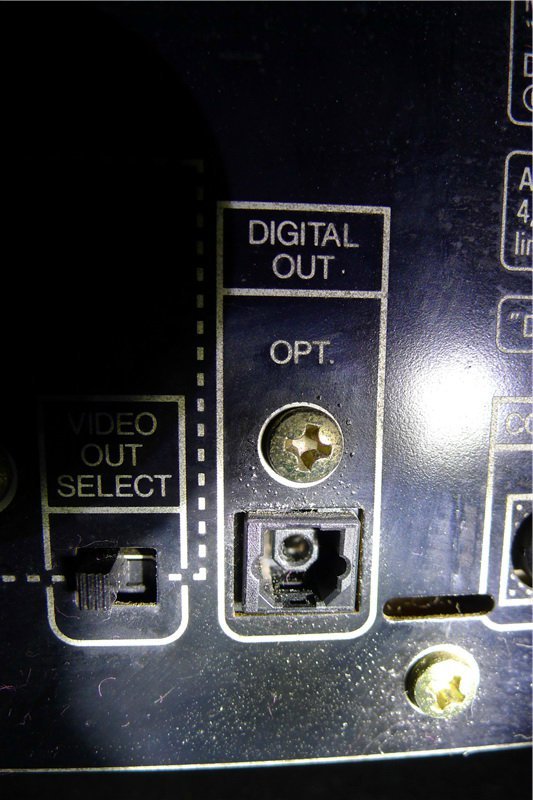

这是接口

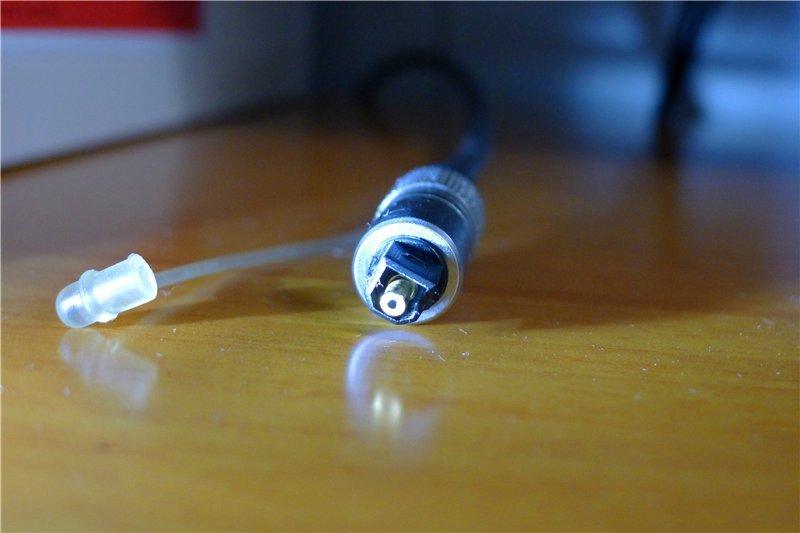

这是公头

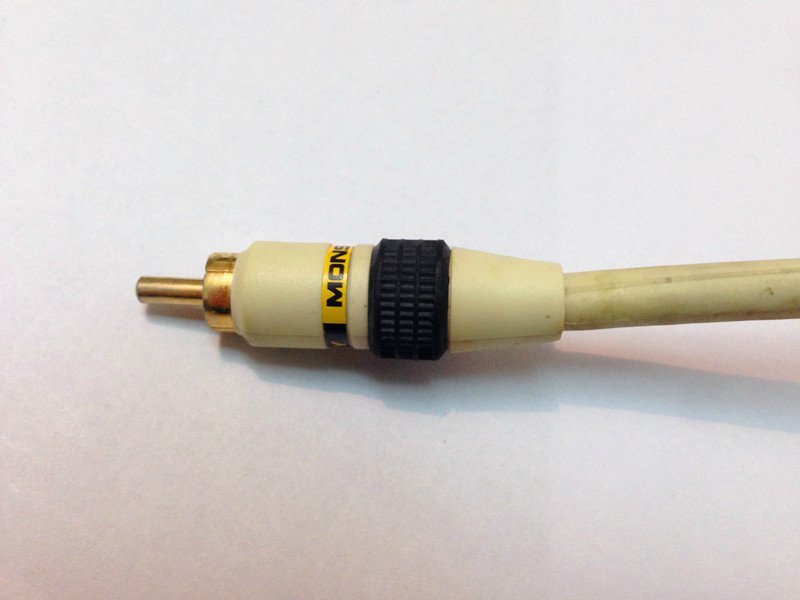

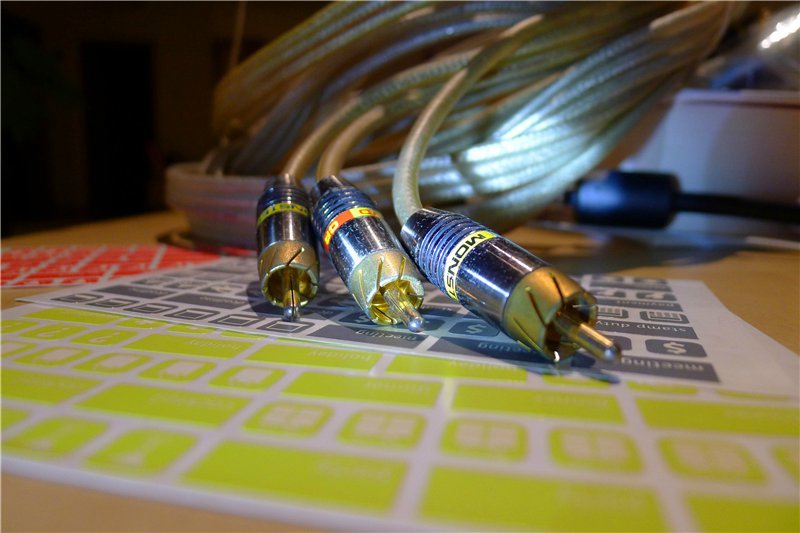

2.3 RCA莲花头同轴线 常见的信号线就是它了。可传送音频和复合视频，也可传送数字信号。

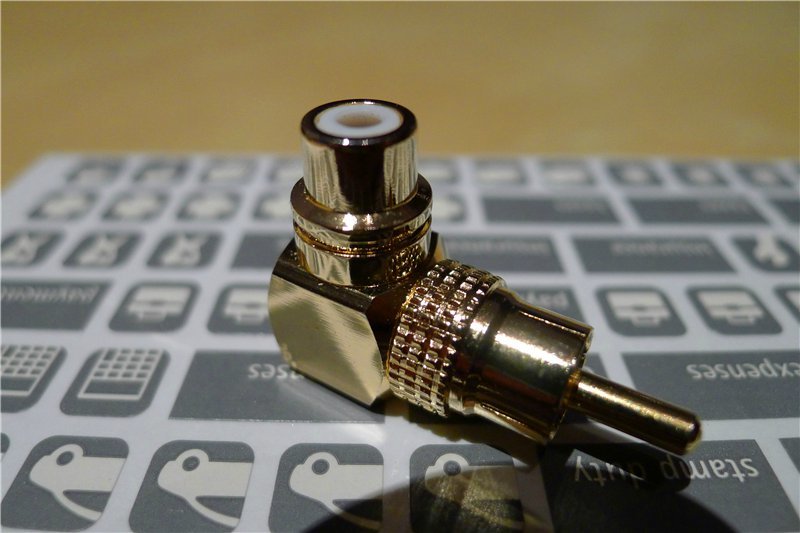

这是一个土豪金的90度转接头，电视挂墙，这个东西很好用

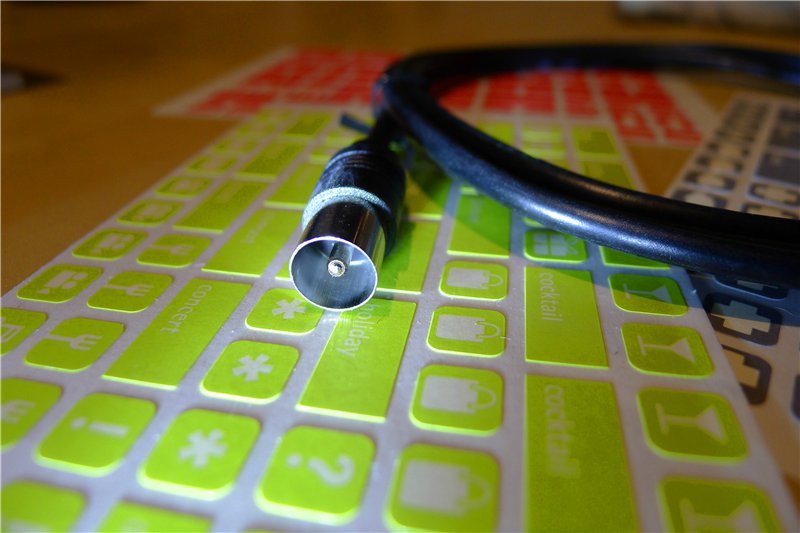

2.4 75欧姆同轴电缆，有线电视一般用它，一根线同时传送图像和声音。

2.5 3.5mm音频插头，一般民用耳麦采用。还有一种2.5mm的，极少数体积小的数码设备采用，需要转接头才能接普通耳机，麻烦。

2.6 6.5mm音频插头，专业的耳麦采用。

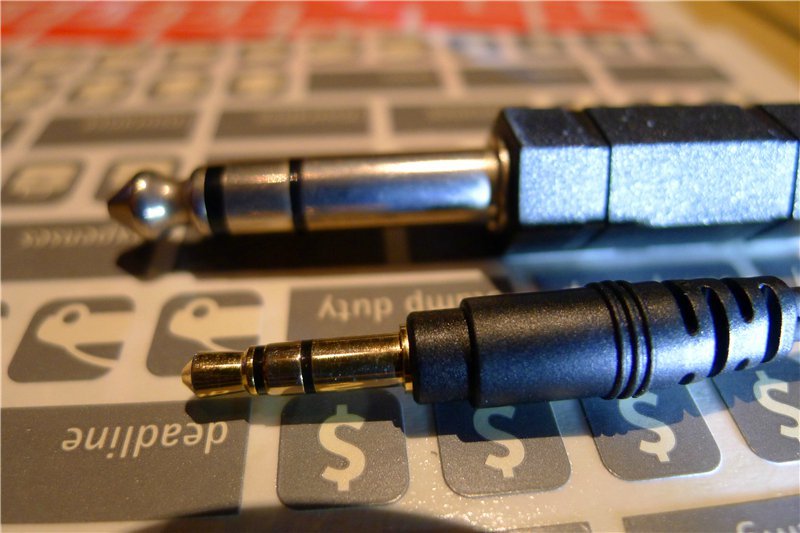

这是6.5和3.5的。

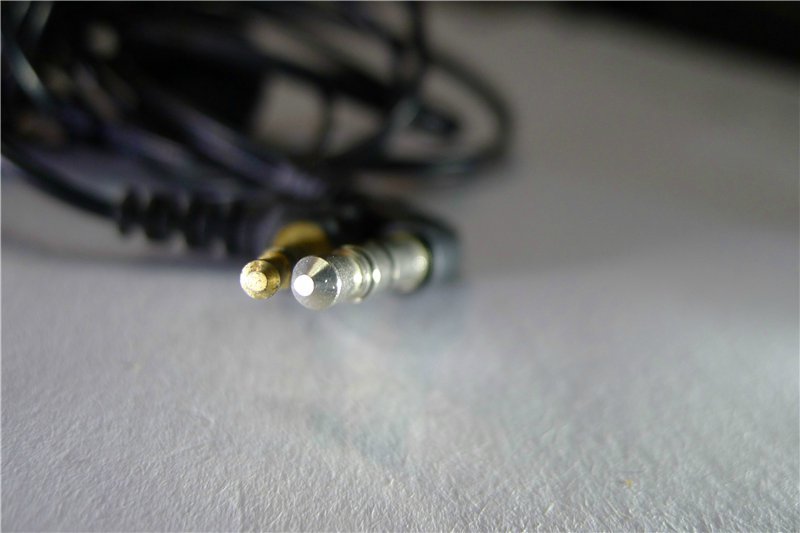

这是3.5和2.5的。

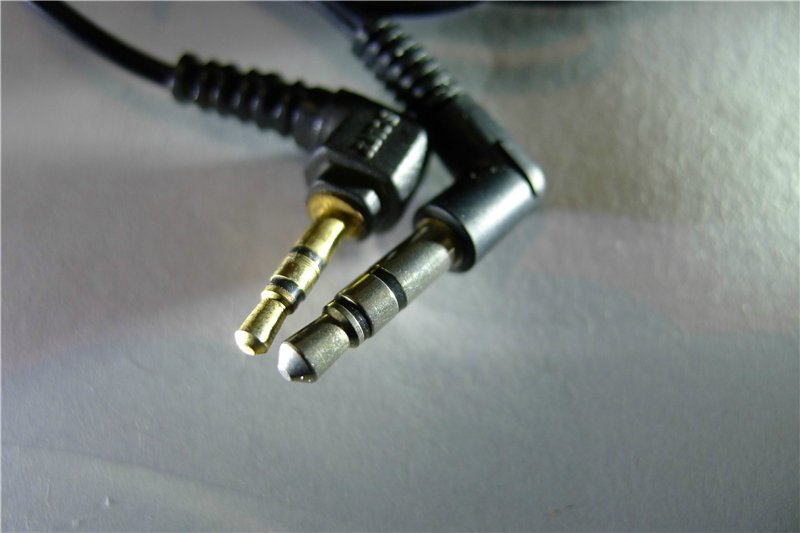

3.5和2.5的特写

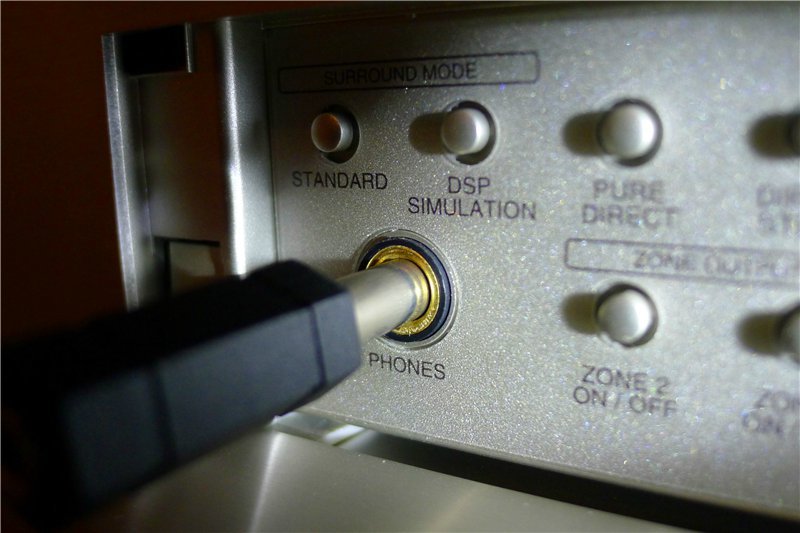

6.5的接口插上了的样子

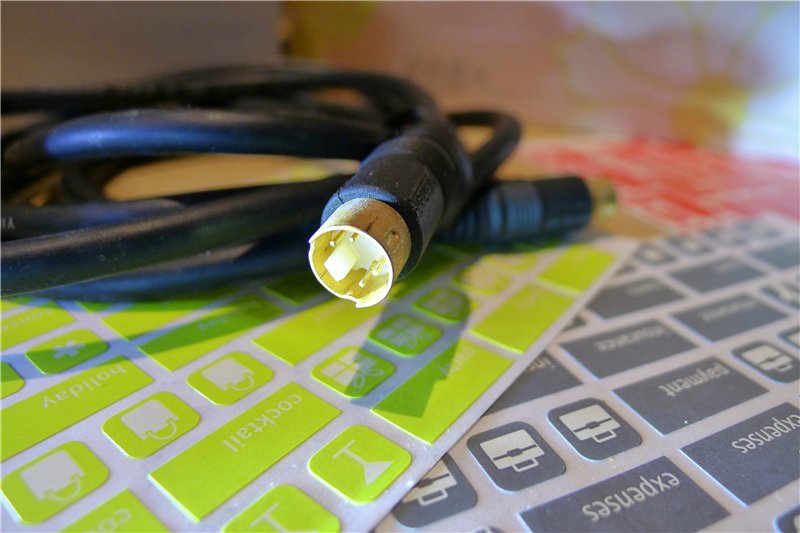

2.7 S端子线，传送图像信号的，将光亮度和色度分开传送，最高支持480P，优于复合视频线。

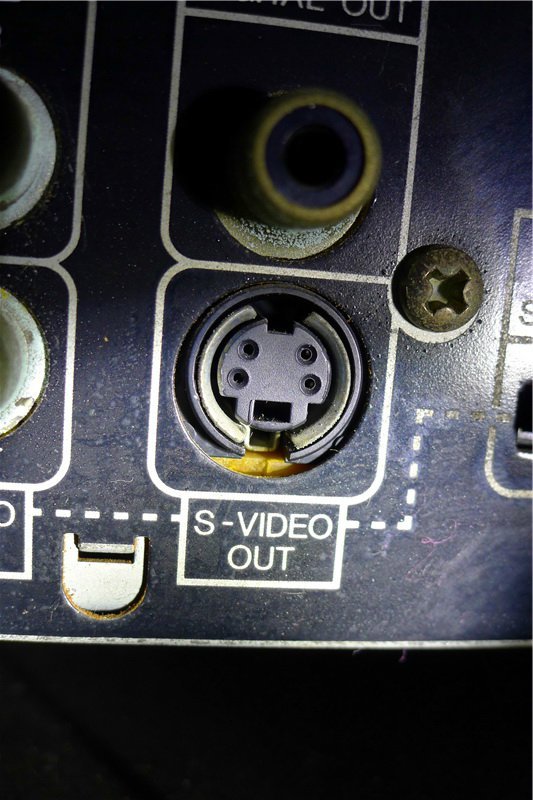

S端子接口

2.8 分量色差端子线，将色度信号的红色差和蓝色差及光亮度用三根RCA线分别传送，理论上支持1080i，优于S端子线。

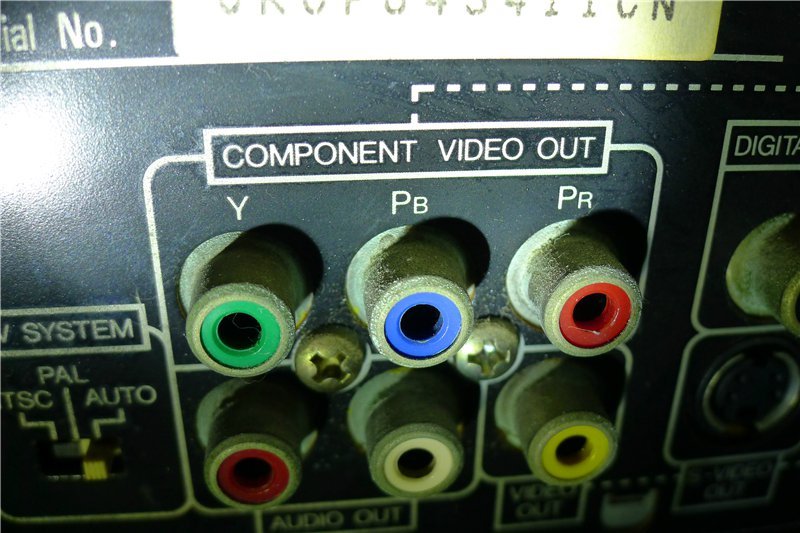

这是接口

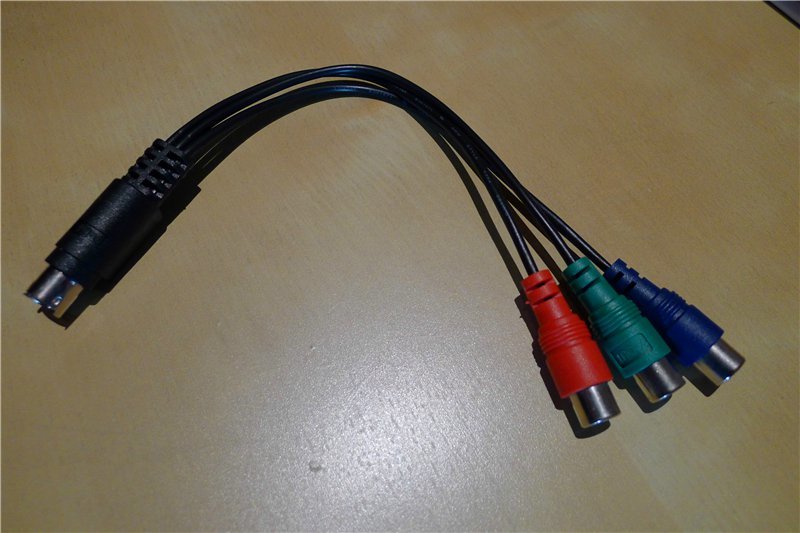

S端子转色差分量线，颜色要是对应的连接

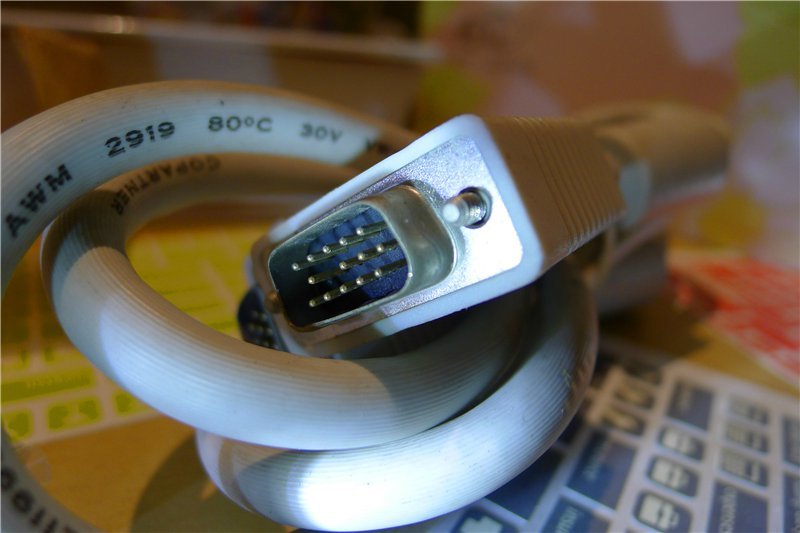

2.9 VGA线，可以说，一般的显示器都有VGA接口，15根，只能传输模拟视频信号。平板显示器不建议用它。

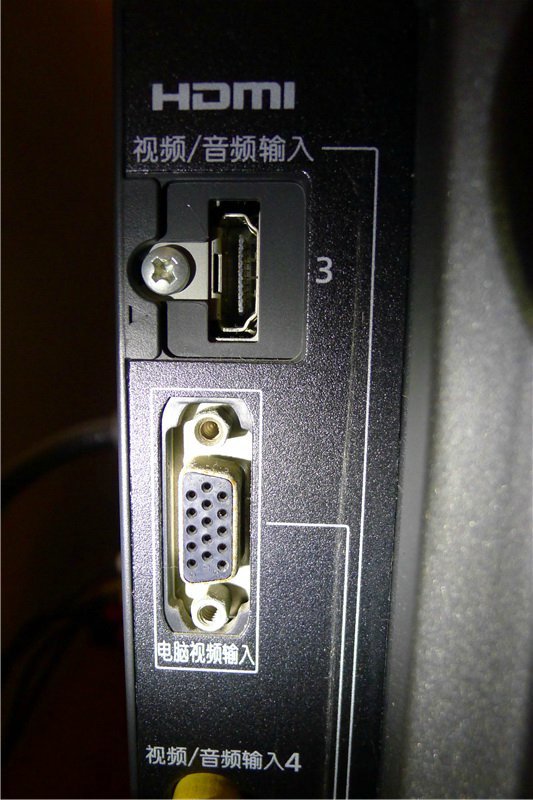

这是VGA接口

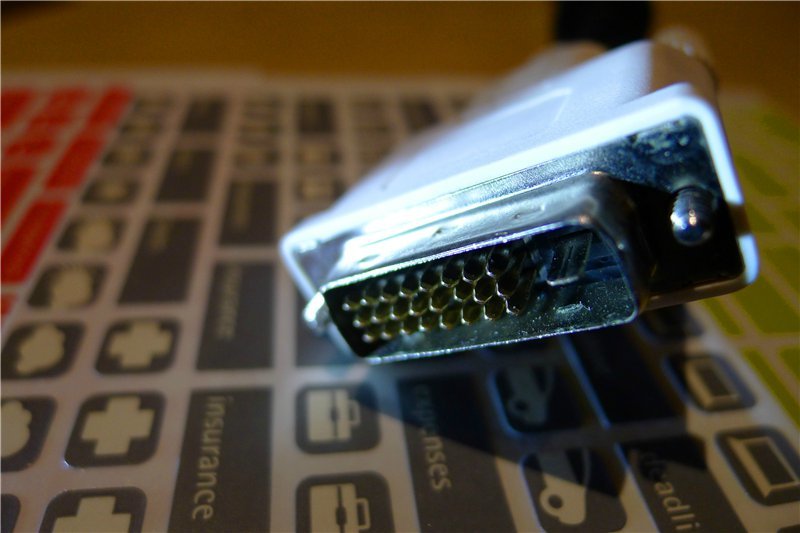

2.10 DVI线，数字视频接口，分三种，一般用DVI-D接口，用于传送高质量的数字视频信号。支持1080P，这是DVI-D。

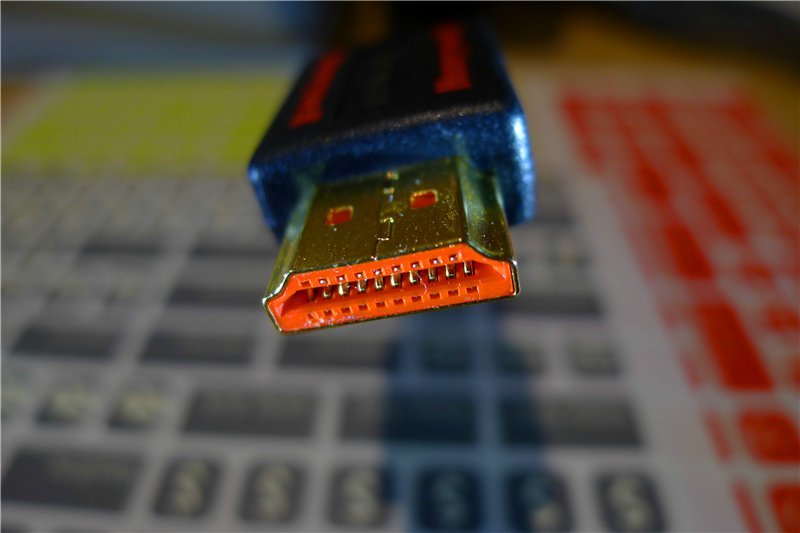

2.11 HDMI线，高清晰多媒体接口，带宽很高，能同时传送视频和音频，优点多多，可以大大简化家庭影院的连接。支持1080P，标准很多，有1.3和1.4等等，一般可以随便买，如果玩3D或是长线，还是建议买根靠谱的。还衍生出来了miniHDMI和microHDMI。

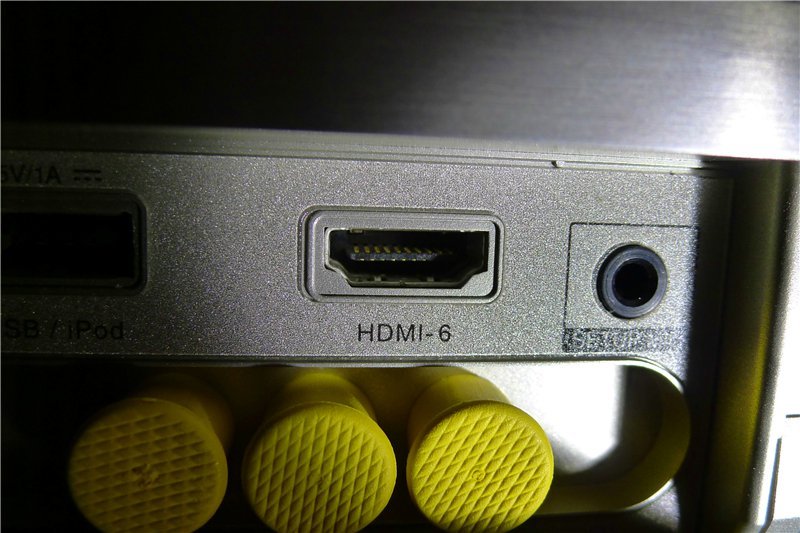

这是HDMI接口

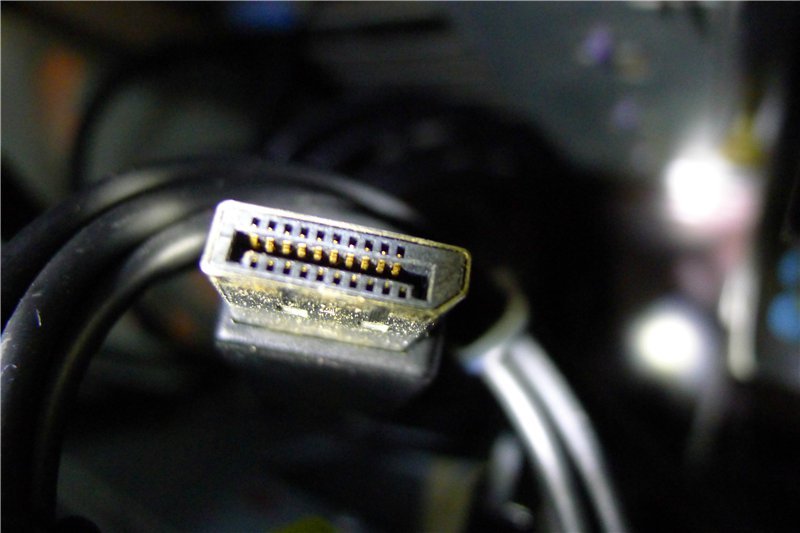

2.12 DP线，数字化视频接口标准，技术更新更先进，带宽更高，未来将会取代HDMI和DVI。支持超高分辨率，能同时传送视频音频。支持分辨率更高。上到2560*1600没问题。DP似乎现在还没有大规模普及，较好的显示器和显卡才会配置。怎么这么多灰尘。。。

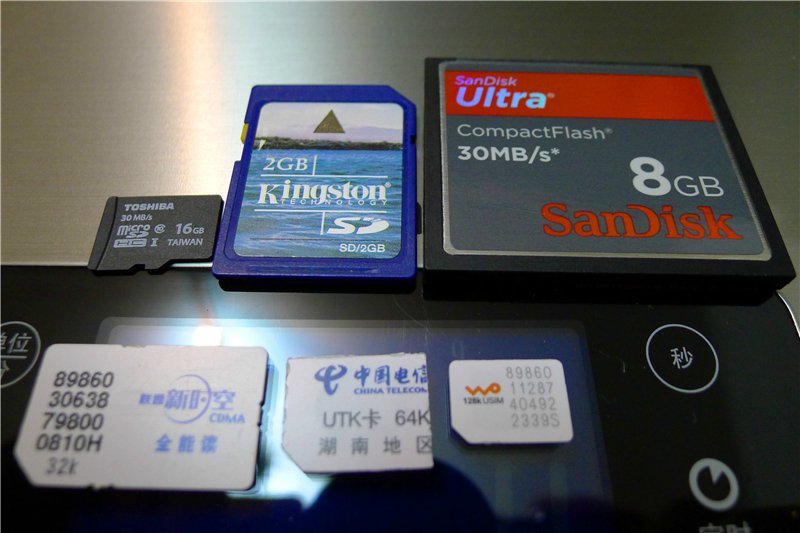

3、题外话了，常见手机卡的三种规格，下排从左到右分别是标准SIM卡，Micro SIM，Nano SIM，Nano SIM似是水果专用，不能由SIM卡剪出来，厚度不一样，大家多留意。

4， 常用的几种便携数码存储卡，上图从左到右分别是TF,SD,CF，还有SONY公司的记忆棒，差点忘了。
 TF卡一般手机用，SD卡数码相机用得多，CF卡单反用得多。记忆棒似乎SONY专用。还有一些其他卡，俺没有用过。

END...
