3G无线彩屏播控机使用指南

一、打开设备包装后，首先应检查设备外观是否完好；

二、此播控机系实现LED显示屏无线远程控制难题，放置于大屏内部，连接少许部件即可使用；

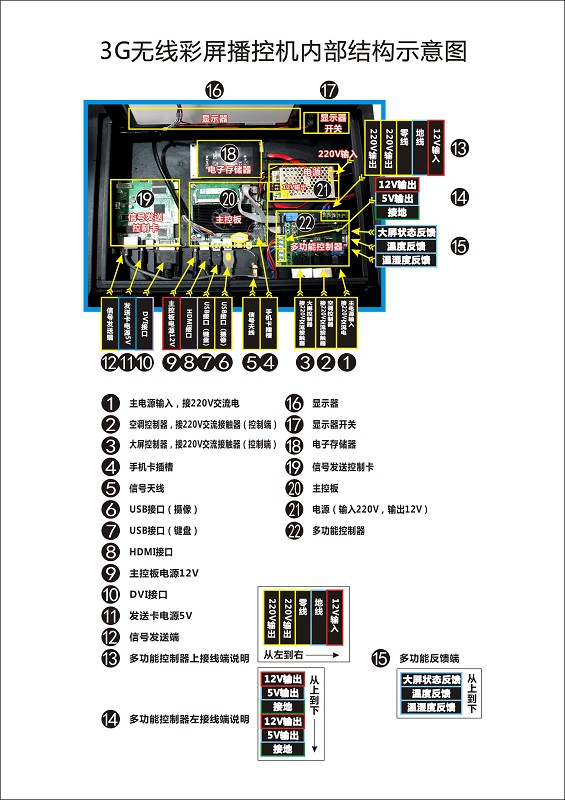

三、图1为设备内部结构解析图；

四、打开外壳，可见液晶主板 ，掀开液晶主板 ，即可直观图1所示结构；

五、本播控机基于3G无线网络功能，使用本机须使用具备3G无线上网功能手机卡，目前市场上具备此功能的手机卡可于中国联通通讯公司选购；

六、本播控机外壳右下角开口处专用于与外部插件的连接入口，所有外部插件均须由此入口接入；

七、播控机连接步骤如下：

1、   插入手机卡：手机卡插槽 位于主控板右下角位置，由防震压片固定，插入手机卡前须将防震压片螺丝拧下，拨开插槽即可插入，插好后，拧紧防震压片螺丝固定即可；

2、   接入信号天线 ：外置天线接头由入口处进入到播控机内部，与内置接口旋紧即可；

3、   接入信号发送控制卡 ：将发送控制卡固定在孔位上后，按照图示1所示，先用HDMI接口转DVI接口的连接线将其与主控板连接，HDMI接口 插入主控板USB接口左侧，DVI接口 插入发送控制卡右下端；然后将电源线圆形接口 如图插入控制卡；最后将大屏网线 由入口处进入到播控机内部，插入控制卡网络接口即可；

4、   连接交流接触器控制端：在多功能控制器 的 位置接入大屏交流接触器控制端，便可远程控制大屏强电开关；在 位置接入空调交流接触器控制端，便可远程控制空调开关；

5、   安装摄像头 ：插入主控板USB任意接口即可，摄像头延长线超过5米须具备信号放大功能且单独供电；

6、   接入键盘 ：将连接线接入主控板USB任意接口即可；

7、   多功能控制器：右侧为增强功能接口 （从上至下：大屏状态反馈，温度反馈，温湿度反馈），温度反馈及温湿度反馈为内置接口；大屏状态反馈功能的实现，只需将任意信号接收卡的连接线接入即可；

8、   检查以上所有部件是否连接牢固后，插入220V交流强电 ；

八、详细界面操作说明见说明书；

九、注意事项：

1、       液晶显示器在不使用的情况下，关闭电源；

2、       播控机应定期除尘，尽量避免潮湿的放置环境；

3、       强电的连接放置最后，其它部件的连接顺序可不分先后；

十、图1：
